Интеллектуальные реле

сергей рылов


к.т.н., эксперт по автоматизации производства,

Школа Fine Start

В этой статье мы изучаем, что такое интеллектуальные реле, чем они отличаются от ПЛК и как используются

Программируемое (интеллектуальное) реле — разновидность программируемых логических контроллеров (ПЛК). Особенностью таких устройств является их локальное применение для небольших систем: для автоматизации отдельных агрегатов, управления системами освещения, некоторыми устройствами в системе ЖКХ, локальными контурами различных систем автоматизации, бытовой техники.


Как правило, интеллектуальные реле имеют ограниченное число аналоговых и дискретных каналов ввода-вывода. Коммуникационные возможности зачастую ограничены каким-либо одним интерфейсом для загрузки программы или связи с АСУ верхнего уровня. Для некоторых моделей есть возможность наращивать коммуникационные возможности с помощью модулей расширения. Основные типы интерфейсов: RS-485 и Industrial Ethernet.


Программируемые реле отличаются от полноценных ПЛК малым числом каналов ввода-вывода, малым объемом памяти программ, невозможностью исполнения сложных математических операций, зачастую моноблочной конструкцией.


Различные исполнения программируемых реле отличаются:

  • наличием и количеством каналов ввода-вывода
  • рабочим температурным диапазоном
  • степенью защиты оболочки
  • наличием и уровнем взрывозащиты
  • питанием
  • поддержкой промышленных сетей
  • средой и языками программирования

Задание программы для интеллектуальных реле производится при помощи кнопок на лицевой панели и небольшого, как правило, в одну-две строки LCD-индикатора. Хотя существуют и более сложные конструкции, и в этих случаях программы приходится писать на персональном компьютере с использованием специализированных языков функциональных блоковых диаграмм (FBD) или на языке релейной логики (LD) и некоторых других.


Программное обеспечение таких реле имеет удобный и дружелюбный интерфейс и позволяет разработать программы в короткий срок, проверить синтаксис и верность созданной программы, а также имеет возможность провести отладку программы в реальном времени, которая ясно дает представление о том, как будет вести себя контроллер в той или иной ситуации.

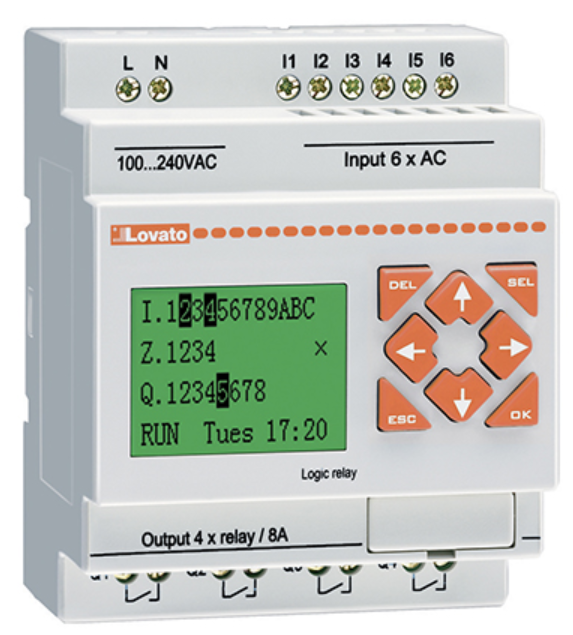

Конструкция программируемых интеллектуальных реле чаще всего моноблочная, - в одном небольшом корпусе содержатся все узлы. Это, как правило, блок питания небольшой мощности, микроконтроллер, каналы ввода и вывода информации, клеммы для подключения исполнительных устройств. Корпуса таких устройств невелики и позволяют установку в электрических шкафах на DIN – рейку, что соответствует современным стандартам. Впрочем, блок питания может быть и отдельным устройством.

Программируемые реле Zelio Logic фирмы Schneider Electric позволяют реализовать небольшие системы управления, количество вводов/выводов которых находится в пределах 10…40 каналов.


В корпусе размерами 124,6*90*59 мм удается разместить до 26 каналов ввода/вывода. При этом напряжение питания устройства находится в очень широких пределах: 24VAC, 100... 240VAC, 12VDC, 24VDC, что позволяет легко встраивать реле в любые конструктивы.

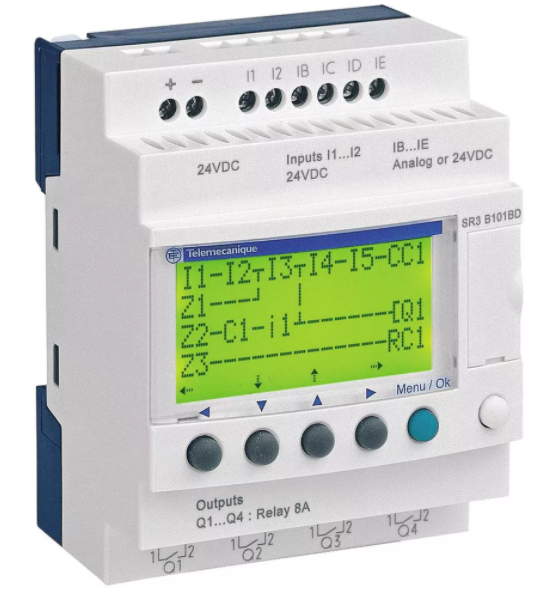

Например, реле серии SR2B201FU имеет 12 дискретных входов и 8 релейных выходов, рассчитан на напряжение питания переменного тока 100 – 240В и имеет в своём составе часы, дисплей и набор кнопок. Внешний вид интеллектуального реле в моноблочном исполнении показан на рисунке.


Для программирования реле Zelio Logic возможно применение двух специализированных языков FBD или LADDER. Устройство выпускается как в моноблочном исполнении, так и в модульном. Последний вариант позволяет объединение модулей для расширения системы в целом.

Область применения реле Zelio Logic достаточно широка и предусматривает управление компрессорами или насосами, подсчет готовых изделий или комплектующих на автоматических линиях, управление эскалаторами, освещением и электронными табло. Возможно применение в системах охраны в качестве устройств контроля доступа.


Кроме упомянутой Schneider Electric производством программируемых реле занимается еще целый ряд зарубежных фирм: OMRON, Control Techniques, SIEMENS, Mitsubishi Electric, Danfoss, ABB, Moeller, Braun, Allen Bradley, Autonics, Array Electronic, Eaton.


Самые популярные программируемые интеллектуальные реле: Siemens – LOGO, Omron - ZEN, Schneider Electric - Zelo Logic, Mitsubishi - Alpha XL, Delta Electronics - DVP-PM, Eaton - easy500(800)/


Отечественные программируемые реле

В России выпуском программируемых реле занимаются воронежская фирма «Овен» (ОВЕН ПР110, ОВЕН ПР200) и нижегородская «КонтрАвт».


Фирма «Овен» выпускает свои реле под названием Овен ПЛК.

Воронежским ЗАО «Экоресурс» выпускается серия контроллеров «Базис», включающая в себя несколько модификаций прибора.


Примеры применения реле


Управление эскалатором

Обеспечение непрерывной работы только в будние дни с 8:00 до 18:00. · С 18:00 до 20:00 включение эскалатора только при появлении человека.

Управление вентиляцией

Включение вентиляции каждые 30 минут на 10 минут. Включение вентиляции на 10 минут при превышении заданного уровня СО2.
