Требования к безопасности АСУ ТП
Екатерина Дубинка
эксперт,
Школа Fine Start
В данной статье рассмотрим основные требования и меры по безопасности АСУ ТП.
При создании АСУ ТП с целью обеспечения ее безопасности* необходимо руководствоваться ГОСТ 25861-83, ГОСТ 12.1.019-79, ГОСТ 12.1.030-81, ГОСТ 12.2.049-80, ГОСТ 12.1.004-91, ГОСТ Р 50571.3-94, ГОСТ Р 50571.20-2000, ГОСТ Р 50571.26-2002.
* защита от импульсных перенапряжений, пожарная безопасность, защита от поражения электрическим током и т.д.
Прежде всего, рассмотрим обязательные к выполнению требования, относящиеся к комплексу технических средств (устройства и щиты управления):
- Установка компонентов КТС должна быть осуществлена в местах, обеспечивающих их безопасное техническое обслуживание и эксплуатацию.
- Все компоненты должны относиться к 1 и 2 категориям по типу защиты человека от поражений электрическим током.
- Конструкция щитов управления должна соответствовать требованиям ГОСТ по электробезопасности. Компоновка элементов внутри щитов должна быть выполнены с разнесением информационных и силовых цепей. Должен обеспечиваться доступ к рядам зажимов.
- Щитовые изделия должны быть соединены с заземляющим контуром посредством специальных болтовых соединений.
- Все щитовые изделия должны исключать самопроизвольное открытие дверей (крышек), для этого необходимо устанавливать специальные механические блокираторы дверей (крышек).
- Степень защиты других компонентов комплекса технических средств должна иметь степень защиты не ниже IP54 (исключение составляют устройства в составе АРМ, степень защиты корпусов которых должна быть не ниже IP34).
- В руководствах по эксплуатации комплекса технических средств должны быть специальные разделы требований по безопасности их установки и технического обслуживания.
- Ликвидация изделий комплекса технических средств должна выполняться в соответствии с ГОСТ Р 52108-2003.
Защита от перенапряжения

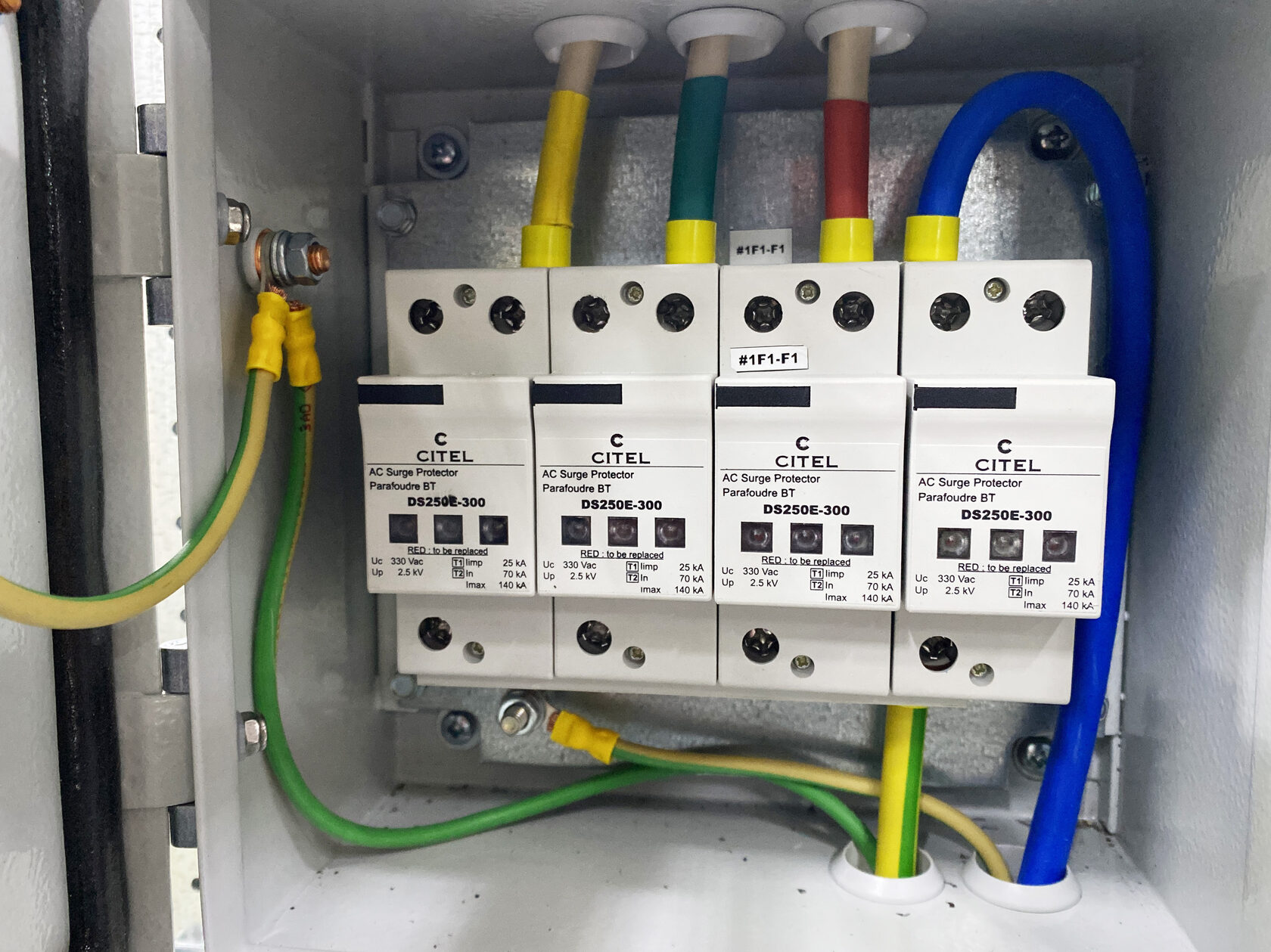

Защита от перенапряжения осуществляется за счет использования устройств защиты от импульсных перенапряжений. Например, УЗИП.
Типовая схема УЗИП для АСУ ТП, контрольно-измерительного оборудования разработана в соответствии со стандартом IEC 61643-21 и в общем случае представляет собой комбинацию газонаполненного разрядника и защитного диода, а также развязывающего элемента для координации срабатывания защитных элементов. Такое сочетание позволяет обеспечивать защиту от мощных импульсных токов молнии до 2,5 кА на жилу сигнального кабеля и разрядных токов до 10 кА на жилу, при этом ограничивая перенапряжение на очень низком уровне, оптимальном для слаботочного оборудования.
Устройства защиты УЗИП подразделяются на три класса.
- Класс I — размещаются на вводе;
- Класс II — размещаются в распределительных щитах;
- Класс III — размещается около оборудования.
Например, для защиты от перенапряжения в начале установки устанавливается УЗИП класса 1.
Дальше на местах, где происходит выравнивание потенциалов (распределительные щиты или подстанции) устанавливается УЗИП класса 2.
Непосредственно возле оборудования устанавливается УЗИП класса 3.
Для стабильной работы системы УЗИП необходимо, чтобы срабатывание происходило в следующей последовательности: класс I, класс II, класс III. С этой целью кабель, соединяющий УЗИП класса II с УЗИП класса I должен быть не менее 15 м, а УЗИП класса III с УЗИП класса II — не менее 5 м.
Особенности при работе с УЗИП
- При работе с УЗИП следует помнить, что через устройство протекает очень высокий ток за короткий промежуток времени. При неправильном подключении это вызывает его поломку, а в некоторых случаях — возгорание. Также указанные аварийные и опасные ситуации могут произойти, если в УЗИП есть дефекты конструкции.
- Если произведена неправильная оценка уровня импульсных перенапряжений и не устанавливается УЗИП класса I на вводе в здание, то на вход УЗИП класса II будут поступать импульсные перенапряжения, вызывающие его перегрев.
- При выборе конкретных моделей УЗИП следует помнить, что ток в десятки кА имеет разрушительное действие. Поэтому устанавливаемое устройство, должно быть выполнено качественно. А также следует избегать покупки и установки устройства УЗИП неизвестного происхождения.
