Работа устройств АПВ происходит с задержкой времени от 0,2 — 0,5 до нескольких секунд в зависимости от напряжения в линии. Это объясняется тем, что чем выше будет напряжение, тем меньше выдержка времени. Кроме того, время действия АПВ зависит от материала проводов и их сечения*.

*Чем меньше сечение проводов, меньше воздушный промежуток между проводами тем хуже показатели срабатывания устройств автоматического повторного включения.

В ПУЭ указано, что устройствами АПВ должны в обязательном порядке снабжаться все воздушные и кабельно-воздушные линии с рабочим напряжением 1 кВ и выше. Кроме того, устройствами АПВ снабжаются трансформаторы, сборные шины подстанций и электродвигатели.

Цикл АПВ — время от момента подачи сигнала на отключение выключателя до его повторного включения выбирается таким, что­бы:

• за время бестоковой паузы успело произойти восстановле­ние изоляции в месте ее нарушения;
• выключатель был готов к повторному включению;
• после включения выключатель мог отключить поврежденную цепь в случае ее невосстановления.

В электрических системах применяют устройства АПВ для работы по одному или двум циклам. Практические исследования показали, что если устанавливать трехкратные (с тремя последовательными циклами) АПВ, то их эффективность не превышает 3%, а это очень мало. Поэтому такие системы автоматики обычно не применяются.

Основные требования к АПВ:

• АПВ должно приводиться в действие при аварийном отключении выключателя;
• АПВ не должно приводиться в действие при отключении выключателя вручную, дистанционно или по каналам телеуправления, а также при отключении релейной защитой сразу после его включения персоналом;
• АПВ должно обеспечивать определённую кратность срабатывания, задаваемую персоналом;
• в устройстве АПВ должен быть предусмотрен возврат схемы в исходное состояние после завершения повторного алгоритма АПВ.

Обслуживание средств АПВ должно быть закреплено и осуществляться отдельными подразделениями, а посторонний персонал может допускаться только при постоянном контроле ответственных специалистов.

Должны вестись оперативные журналы, где фиксируются факты включения устройств. Это необходимо для всестороннего анализа и исключения возможных аварий.

Надлежащее техническое состояние и качественное обслуживание устройств АПВ позволят предотвратить возможные аварии и обеспечить бесперебойную подачу напряжения потребителям.

Оборудование должно проходить периодическое техническое обслуживание, с подключением линий на это время по резервной схеме.

Современные микропроцессорные устройства занимают места традиционных полупроводниковых и электромеханических устройств. Они позволяют заменить обычную релейную защиту и модернизировать подвергаемые реконструкции подстанции, поскольку адаптируются ко всем видам высоковольтных выключателей и способны работать с большинством приводных механизмов.

Преимущества микропроцессорных устройств защиты:

1. Замена полупроводниковых и электромеханических реле на новые микропроцессорные устройства не требует существенных изменений в существующих схемах автоматики;
2. Для проверки микропроцессорных устройств не требуется специализированная установка;
3. У данных устройств высокий уровень надежности, так как функциональные блоки отличаются четким разграничением задач и выполняют исключительно функции защиты.

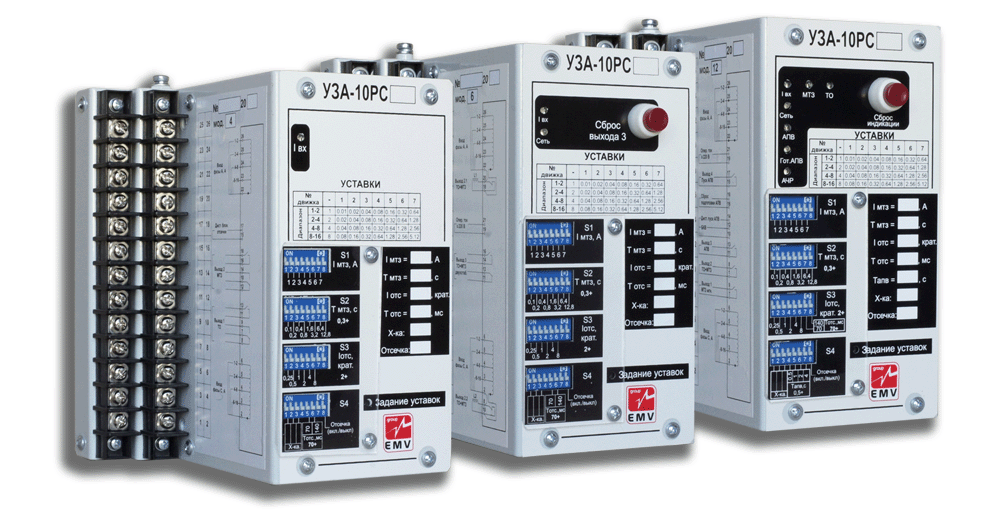

Одним из вариантов современных АПВ является устройство УЗА-10 РС, которое монтируется в релейных шкафах распределительных устройств. Данное устройство выполняет функцию однократного АПВ и позволяет осуществлять защиту:

• кабельных и воздушных линий;
• электродвигателей;
• вводных и секционных выключателей;
• распределительных шин.

Всего существует 15 модификаций устройства УЗА-10РС, которые условно разделяются на три группы:
