Тренды SCADA

сергей рылов


к.т.н., эксперт по автоматизации производства,

Школа Fine Start

В данной статье рассмотрим тренды SCADA.

Тренды используются для анализа поведения объекта управления и чаще всего имеют графическое представление.

Более подробно о трендах далее в статье.

Итак, начнём!

Тренды в SCADA InTouch

InTouch предлагает пользователю оба типа графических объектов, называемых трендами: тренд реального времени и исторический (архивный) тренд.


Тренды реального времени дают возможность создавать графики изменения во времени четырех переменных (4 пера), в то время как для исторических трендов можно конфигурировать до восьми перьев в одном объекте.


Количество объектов типа «тренд» в приложении, в том числе и в одном окне, не ограничено.

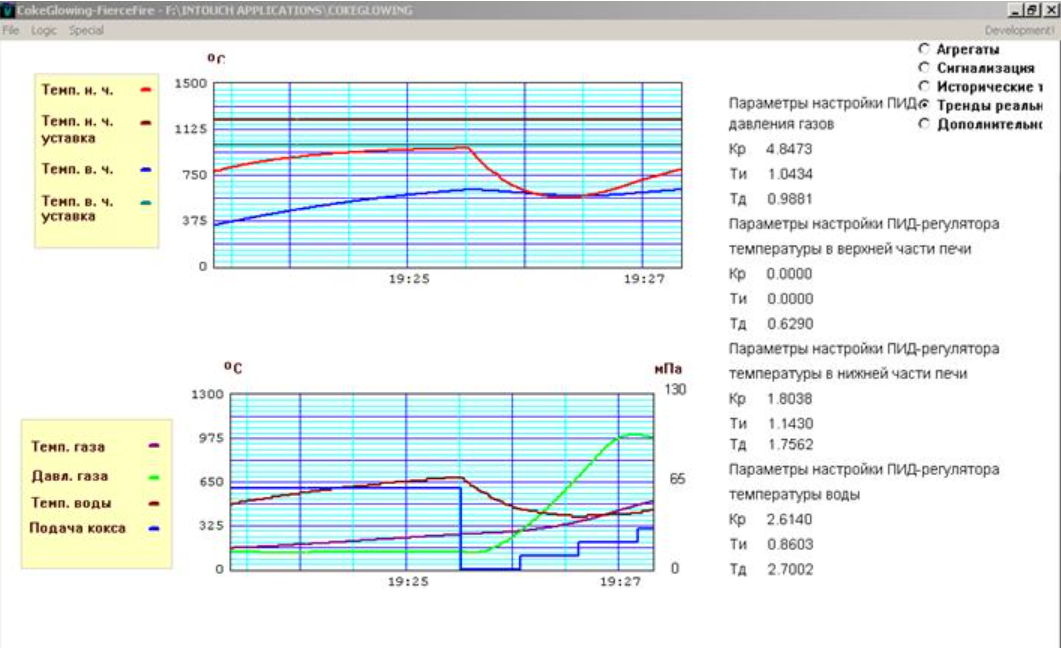

Realtime тренд в SCADA Intouch

Оба типа трендов создаются c использованием специальных графических объектов инструментальной панели WindowMaker.

В InTouch имеется система распределенных архивов, обеспечивающая поиск архивных данных в любом InTouch — приложении. Данная система расширяет возможности стандартных архивов InTouch, позволяя одновременно получать информацию из нескольких удаленных баз данных, которые в этом случае называются провайдерами архивов.


Одновременно можно обращаться к восьми провайдерам (по одному на каждое перо).

Каждый узел, выполняющий функцию регистрации, может писать только в один архив.


Система имеет два провайдера архивов. Левый провайдер регистрирует информацию только из узла, расположенного слева внизу. Правый провайдер регистрирует информацию из узла, расположенного справа вверху.

Остальные три узла (вверху слева) лишь используют архивные данные. Читать информацию из архивных файлов может каждый из узлов системы.

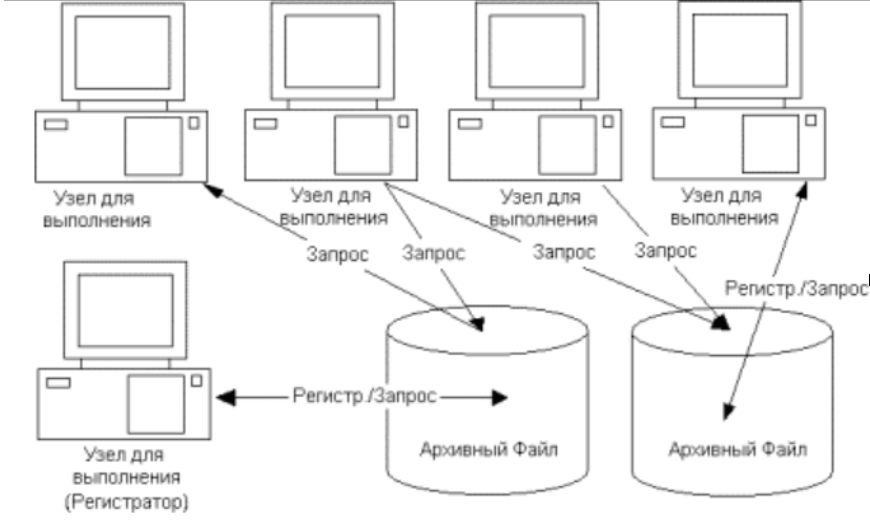

Распределенная система архивов
Распределенная система архивов

Сбор, хранение и обработку информации для ее представления в графическом виде осуществляет сервер трендов (Trends Server). При необходимости вывода трендов реального времени и архивных трендов на экран компьютера визуализации (Display Client) клиент запрашивает у сервера необходимые данные.

Вариант сетевой архитектуры SCADA Citect

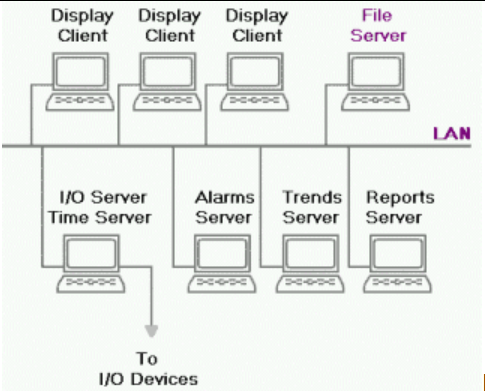

Вариант сетевой архитектуры SCADA Citect

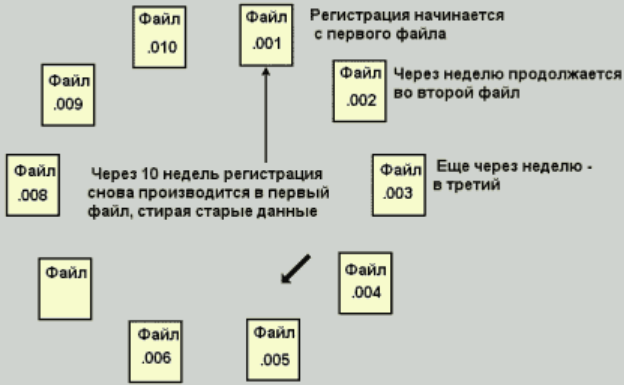

Citect использует круговую систему записи в файлы, что предпочтительней, чем в один большой файл. По умолчанию используются 10 файлов, регистрирующих данные в течение одной недели, начиная с полуночи воскресенья.

Эти шаблоны практически исчерпывают все потребности разработчика при создании трендов проекта. Если все — таки появится необходимость в создании нового шаблона, в Citect — есть специальный инструментарий для реализации пользовательского шаблона.

Realtime тренды в SCADA Citect
Realtime тренды в SCADA Citect
