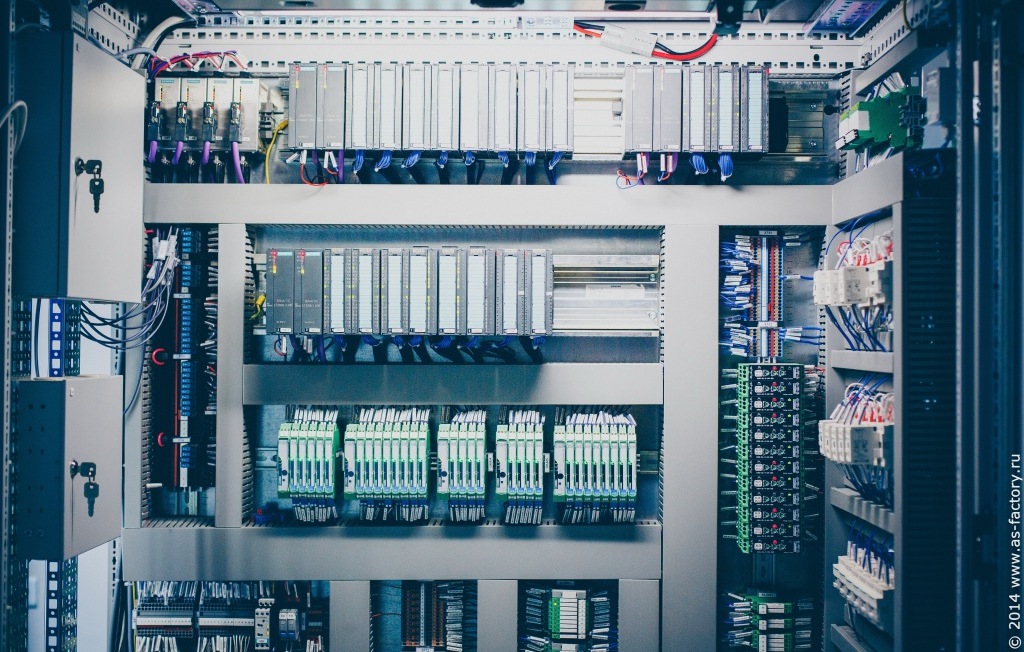

Модули обеспечивают выполнение следующих функций:

• прием и дешифрацию команд по цифровому каналу;
• ввод и нормализацию аналоговых сигналов (ток и напряжение);
• опрос состояния дискретных входов;
• фильтрацию аналоговых и дискретных входных сигналов;
• вывод аналоговых (ток и напряжение) и дискретных сигналов;
• аналого-цифровое (для модулей аналогового ввода) преобразование;
• цифро-аналоговое (для модулей аналогового вывода) преобразование;
• преобразование шкалы значений непрерывных параметров в предварительно заданные единицы измерения;
• формирование и передачу в адрес основной вычислительной системы информации, содержащей результат измерения или состояние дискретных входов, после получения соответствующего запросу по цифровому каналу.

Настройка и калибровка многих модулей осуществляется программным способом путем передачи в их адрес соответствующих команд по информационной сети.

Примером таких модулей, выполненных в виде единого отдельного устройства, являются модули серии

ADAM — 4000, производимые фирмой Advantech.

Модули позволяют создавать на технологическом участке измерительную сеть, основанную на интерфейсе

RS — 485 и состоящую из нескольких сегментов.

Взаимодействие между основной вычислительной системой (контроллером сети, КС) и модулями, объединенными в сеть, осуществляется путем передачи в адрес каждого модуля запроса.

Для программного обеспечения КС выдача запроса означает выдачу строки символов в последовательный порт. При получения команды — встроенное программное обеспечение модуля производит проверку его корректности и идентификацию, после чего посылает в адрес КС запрашиваемую информацию в виде строки символов.

Представителем 2-го класса этого типа УСО, т.е. УСО, представляющих собой набор модулей, устанавливаемых на монтажную плату, являются модули и платы фирм Analog Devices (серии 5В, 6В, 7В), Grayhill (серии 70G, 70, 70M, 73G), Opto22 и др.

Особенностью этих модулей аналогового/дискретного ввода является то, что они сами по себе не обеспечивают цифрового интерфейса. Выходы этих модулей, как правило, частотные. При этом частота выходного сигнала линейно зависит от значения входного сигнала и меняется в определенном диапазоне

(14,4 кГц...72 кГц).

Таким образом, чтобы получить цифровое значение входного сигнала, нужно измерить частоту с выхода модуля либо через дискретный порт ввода/вывода либо программным способом, либо используя специализированные монтажные платы, преобразующие частоту в код. Стоимость такой платы ниже, чем для традиционной платы АЦП, поскольку она работает с частотным, т.е. дискретным сигналом, а значит, не содержит дорогих аналоговых цепей. Дополнительным достоинством устройств развязки данного класса является возможность установки на монтажную панель как аналоговых, так и дискретных модулей ввода/вывода, так как они совместимы по выводам.

Входным сигналом для модулей вывода является управляющее слово в двоичном последовательном коде, которое проходит через опторазвязку и далее через буфер подается на ЦАП. Функцию посылки этого слова принимает на себя монтажная плата.

К 3-му классу рассматриваемого типа УСО можно отнести микроконтроллеры фирмы Grayhill (OptoMux-MicroDAC, ProMux, MicroDAC LT, MicroLon, DeviceNet-DACNet и система OpenLine). Данные микроконтроллеры используют те же модули аналогового/дискретного ввода/вывода и монтажные платы, что и описанные выше.

Отличительной чертой микроконтроллеров является то, что их семейства могут быть объединены в сеть и обеспечивать гибкие и недорогие решения при применении РС для управления и сбора данных. Кроме того, непосредственное расположение микроконтроллеров рядом с датчиками и исполнительными механизмами сокращает длину линий и увеличивает помехоустойчивость сети.

Они подключаются по интерфейсу RS — 422/485 к сетевому серверу, в качестве которого используется промышленный РС или обычный офисный.

Коммуникационные модули предназначены для создания информационно-измерительных сетей, для увеличения протяженности линии связи или организации очередного сегмента сети (повторители).

Кроме того, к этому типу можно отнести преобразователи интерфейсов RS232/RS485 и др. Они необходимы для обеспечения связи, например, между измерительной сетью предприятия, построенной на RS-485, и интеллектуальными датчиками, которые, как правило, используют интерфейс RS-232, или радиомодемами.

Примером подобных систем являются коммуникационные модули серии ADAM4000 фирмы Advantech:

ADAM-4510 — повторитель RS — 485/RS — 485,

ADAM-4520 — преобразователь RS — 232/RS — 422/RS — 485,

ADAM-4521 — преобразователь RS — 232/RS — 485,

ADAM-4550 — радиомодем с преобразованием RS — 485/

RS — 232.

Платы для ввода/вывода данных в РС работают с информацией, которая приходит либо через интерфейсы RS и др. (в случае с платами формирования интерфейсов), либо вводится в РС непосредственно в аналоговом/дискретном виде через платы АЦП. Данные платы устанавливаются непосредственно в слоты ISA (реже IPC) промышленного или обычного офисного РС.

Платы АЦП/ЦАП используются непосредственно для ввода измеряемой величины в компьютер и/или для вывода управляющих сигналов. Данные платы, как правило, имеют дополнительно несколько каналов цифрового ввода/вывода.

При выборе модулей УСО желательна ориентация на тот интерфейс, на основе которого построена измерительная сеть предприятия, так как в противном случае могут потребоваться модули преобразования интерфейсов.

На выбор используемого интерфейса влияет топология сети и протяженность линий связи.

Для разветвленных сетей и сетей с протяженными линиями

(до 1200 м и более) наиболее подходящим является интерфейс RS — 485. Количество устройств, подсоединенных к такой сети, ограничено 255.

Выбор интерфейса RS — 422 в большинстве случаев нецелесообразен, так как он не имеет широкого распространения.

Для небольших локальных сетей с количеством устройств порядка нескольких единиц может быть использован RS — 232. Его преимуществом является то, что он встроен во все промышленные и офисные РС и не требует дополнительных устройств. Недостаток — малая протяженность линий связи.

Протяженные сигнальные линии от датчиков и исполнительных устройств к центральному контроллеру часто приводят к проблемам, связанными с недостаточной помехоустойчивостью и поиском неисправностей.

Модули ввода/вывода серии ADAM — 4000 фирмы Advantech наиболее целесообразно применять в распределенных системах сбора данных и прикладной области, для которых характерна невысокая скорость измерения параметров технологического процесса, подлежащих контролю. Функции локального, независимого от контроллера сети, управления представлены ограниченно и часто не удовлетворяют требованиям, выдвигаемым при постановке задачи комплексной автоматизации предприятия.

Таким образом, УСО являются неотъемлемой частью любой системы управления, в том числе использующей цифровые устройства (промышленные компьютеры, вычислительные сети и т.д.).
