В данной статье рассмотрим
HMI со встроенными ПЛК, а также
возможности и функциональность подобных устройств на конкретных примерах.
Итак, начнём!
Сенсорные панели оператора с функциями ПЛК вендора Unitronics

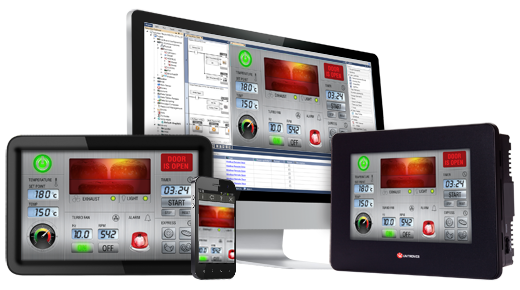

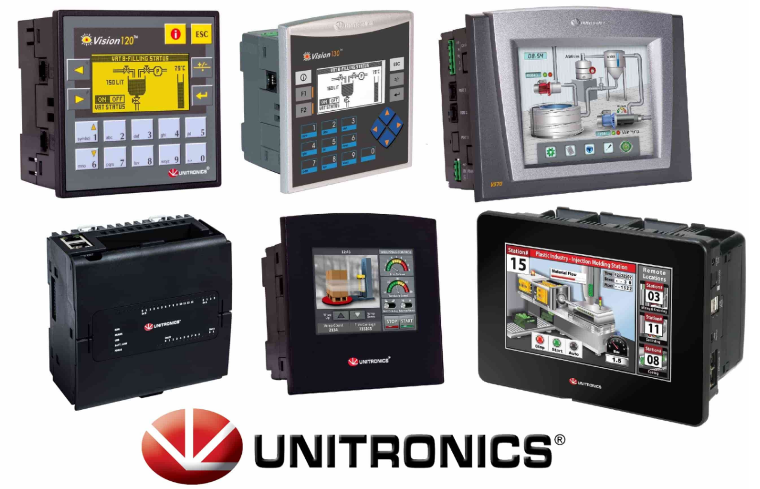

Unitronics — это широкая линейка ПЛК со встроенным HMI и точками I/O, которые отвечают различным требованиям: от простых до крупных систем автоматизации. ПЛК Unitronics отличаются гибкими коммуникационными возможностями. Программирование и визуализация ПЛК Unitronics на персональном компьютере производится с помощью удобного в использовании программного обеспечения — обеспечивается возможность обмена данными между различными моделями.
Концепция компании Unitronics заключается в создании контроллеров для систем автоматизации, обеспечивающих встроенную логику работы и отображение/контроль за текущими и архивными данными. Иными словами -контроллеры Unitronics обеспечивают принцип 2 в 1, ПЛК + HMI.

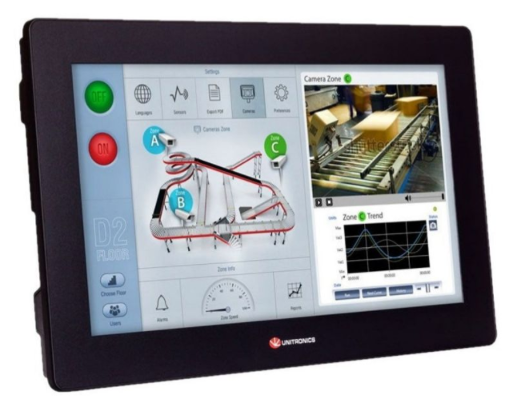

Современная линейка промышленных контроллеров Unitronics серии Unistream позволяет реализовывать сложнейшие системы автоматизации с поддержкой различных баз данных, встроенным WEB интерфейсом, разнообразными промышленными протоколами и многими другими функциями.
Данная линейка поддерживает контроллеры с встроенными HMI дисплеем, а также и без него. Компания Unitronics с выходом данной линейки анонсировала новый подход к реализации систем автоматизации, тем самым обеспечив WEB диспетчеризацию совместно с HMI дисплеем. Таким образом в контроллерах серии Unistream возможно реализовать разграничение прав доступа в WEB интерфейсе, различное отображение и архивирование данных от встроенного HMI дисплея и многое другое.
Контроллеры серии Unistream — это устройства, которые обеспечивают не только обработку логики технологического процесса, но и способны архивировать большой объём данных, отображать и информировать пользователям о текущих авариях и событиях из любой точки мира. Данная серия ПЛК способна в какой-то мере заменить SCADA систему, тем самым сэкономив Ваши деньги на визуализации технологических процессов. Настройка и программирование контроллеров Unistream производится с помощью бесплатной среды разработки UniLogic.
Основные преимущества контроллеров Unitronics серии Unistream:
- встроенный WEB интерфейс с возможностью создания собственного отображения;
- поддержка БД MySQL и MSSQL;
- встроенные коммуникационные порты: RS232/ RS485/ Ethernet/ CanBus/ USB;
- поддержка SNMP Agent/Trap, электронная почта, SMS, модемы, GPRS/GSM, VNC-клиент, FTP-сервер/клиент;
- встроенные аналоговые и дискретные входа/выхода (в зависимости от модели);
- встроенный HMI дисплей с диагональю от 5 до 15.6 дюймов (в зависимости от модели);
- поддержка видеопотока (видеокамер);
- поддержка звуковых сигналов;
- технология websocket поддерживающая большое количество одновременных подключений к контроллеру;
- встроенные модули: таблицы, архивные и текущие графики, журнал аварийных событий и т.п.;
- объём памяти до 6Гб;
- поддержка модулей расширения.
Сенсорные панели оператора с функциями ПЛК вендора EATON
Компания Eaton предлагает широкий ассортимент панелей оператора, предназначенных для отображения и внесений изменений в контролируемые процессы автоматизированного управления системами.
Такие устройства способны в несколько раз повысить эффективность за счет упрощения программирования. Пользователь выполняет настройку в единой среде, которая обеспечивает при этом визуализацию и контроль над работой обслуживаемых систем.
Применение
В ассортименте представлены панели с экранами от 3,5 до 15 дюймов для различных систем автоматизации, используемых в машиностроении, фермерском хозяйстве, жилищно-коммунальной сфере и так далее.
Для объектов с особыми условиями (в области нефтепереработки, химической промышленности и других) предлагаются устройства с более высокой степенью влагозащиты, которые спроектированы специально для работы при повышенной влажности и во взрывоопасных зонах.
Особенности сенсорных панелей 2 в 1
Совмещение функций ПЛК (программируемых логических контроллеров) в сенсорной панели оператора позволяет не только сократить количество электромонтажной арматуры, но и существенно расширить функциональность оборудования.
Предлагаемые устройства построены на базе высокопроизводительных процессоров нового поколения. Они отличаются компактными размерами, интуитивно понятным меню, широким набором коммуникаций и достаточно простой эксплуатацией. Панели оператора можно объединять в локальную сеть или подключать к модему.
Сенсорная панель оператора XV152
В стандартном исполнении с номинальной монтажной глубиной, прочным металлическим корпусом и многофункциональными возможностями панель оператора XV152 представляет собой весьма рентабельное решение в секторе, где большое значение придаётся цене.
Даже в базовом исполнении устройства поставляются с интерфейсом Ethernet и RS232, а также двумя интерфейсами USB для широкого диапазона задач, связанных с автоматизацией. Процессор RISC 400 МГц оптимально подходит для реализации как функций программируемого логического контроллера (ПЛК), так и решения задач визуализации. Память устройства 128 МБ может быть расширена, при необходимости, картой памятью SD.
Характеристики:
- 5,7″, 8,4″ и 10,4″ цветной дисплей TFT
- металлический корпус
- резистивный сенсорный экран
- номинальная монтажная глубина
- функциональные возможности ПЛК
- совместим с аксессуарами XV400
- наличие интерфейсов USB Host, Ethernet и RS232

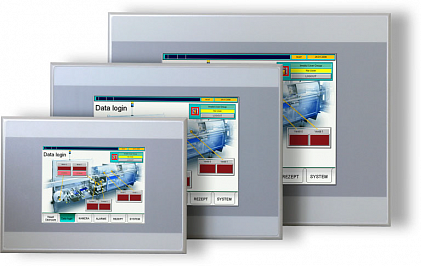

Сенсорная панель оператора XV112
XV112 — компактная, высокоэффективная сенсорная панель оператора, которая является графическим дисплеем, имеющая максимальную мощность при конкурентоспособной цене. Эта модель доступна в исполнении с 5,7″ или широкоформатным 7″ TFT дисплеем.
Характеристики:
- резистивный сенсорный экран
- без передней панели
- металлический корпус
- Ethernet
- CAN/easyNet, Profibus/MPI, RS232 и RS485, в зависимости от типа

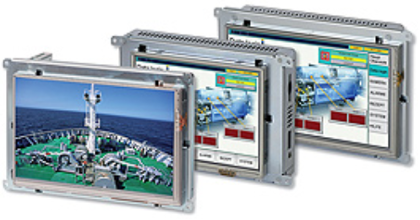

Сенсорная панель оператора XV112
Сенсорная панель оператора XVS400
Устройство XVS 400 представляет собой сенсорную панель оператора, которое имеет идеальное качество изображения и используется во многих системах автоматизации. Инфракрасный сенсорный дисплей с защитным стеклом гарантирует отличную визуализацию и быструю смены изображения, благодаря собственному графическому процессору.
Сенсорная панель оператора XVS400
Встроенный программируемый логический контроллер, соответствующий стандарту МЭК 61131-3, поддерживает все языки программирования данного стандарта, включая структурированный текст и функциональную схему последовательности для оптимального выполнения задачи управления.
Характеристики:
- интерфейс Ethernet и USB для расширения возможностей создания сетей
- надежный инфракрасный сенсорный экран
- встроенный ПЛК, соответствующий стандарту МЭК 61131-3
- от 5,7″ до 15″ цветной TFT дисплей
- интерфейс MPI/PPI/Profibus Master, позволяющий достичь оптимальной универсальности
- инфракрасный или резистивный сенсорный дисплей

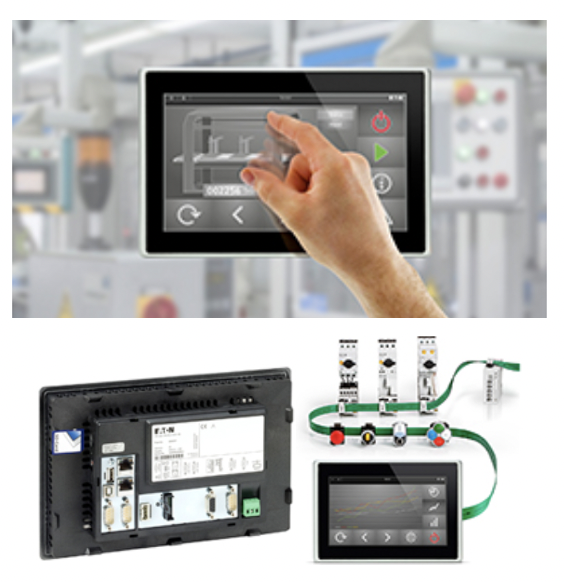

Сенсорная панель оператора XV300 с ёмкостным мультитач дисплеем
Устройства серии XV300 оснащены емкостными мультисенсорными дисплеями высокого разрешения промышленного типа. В сочетании с высокоточным и интуитивно понятным интерфейсом такая конфигурация позволяет операторам сразу приступать к работе без дополнительной подготовки. Кроме того, эти устройства оснащены мощным графическим процессором, который позволяет создавать ультрасовременные пользовательские интерфейсы, включая быстрые изменения экрана и интегрированные мультимедийные элементы: видео, PDF-файлы и веб-контент.
Гладкое антибликовое и прочное стекло панели в сочетании с компактной и элегантной конструкцией делают устройства серии XV300 идеально подходящими для промышленного применения в суровых условиях.
Устройства серии XV300 поставляются с лицензией на использование ПО Galileo. Благодаря широкому диапазону интегрированных коммуникационных протоколов это интуитивно понятное программное обеспечение для визуализации позволяет использовать устройства XV300 практически со всеми доступными на данный момент контроллерами.
За счет эффективного сочетания с ЧМИ/ПЛК дополнительная функция ПЛК (CoDeSys) позволяет пользователям использовать мощные и комплексные функции программирования, которые полностью соответствуют международному стандарту МЭК 61131.
Широкий выбор интерфейсов полевых шин включает CANopen, EtherNet/IP, EtherCAT, Modbus (TCP/RTU).
По желанию возможно подключение к системам SmartWire-DT и Profibus-DP.
Характеристики:
- элегантный дизайн на основе применения емкостного мультисенсорного дисплея (PCT)
- прочное, закаленное антибликовое стекло, которое легко чистится
- возможность установки в ограниченном пространстве; возможность установки всех моделей в портретной ориентации
- версии устройства для скрытого монтажа или для заднего крепления
- размеры дисплея 7″ (1024×600) и 10,1″ (1024×600)
- мощный процессор: 800 МГц ARM Cortex-A9
- встроенная память — 1 Гб, энергонезависимая память — 128 кБ
- возможность расширения памяти с помощью сменных SD-карт
- интерфейсы (в зависимости от версии устройства): один или два порта Ethernet, USB Host 2.0, USB Device, RS232, RS485, CAN, Profibus, SmartWire-DT
- операционная система Windows Embedded Compact 7
- интегрированная лицензия ПО Galileo
- обеспечение поддержки ПО XSoft — CoDeSys версий 2 и 3 (версию CoDeSys можно заменить на нужную)
