Как видно на диаграмме, лидирующие позиции занимают: PROFINET, EtherCAT и EtherNet/IP.

PROFINET и EtherNet/IP делят первое место в рейтинге сетей с долей рынка по 17% каждая.

EtherCAT замыкает рейтинг сетей EtherNet/IP и PROFINET на вершине рейтинга, впервые достигнув двузначных показателей с долей рынка 11%.

Вторые места: PROFIBUS и Modbus/TCP.

Технологии Modbus остаются популярными благодаря простоте использования и продолжают широко применяться и на современных заводах, на долю которых в совокупности (Modbus RTU и TCP) приходится 11% рынка в 2022 году против 10% в 2021 году.

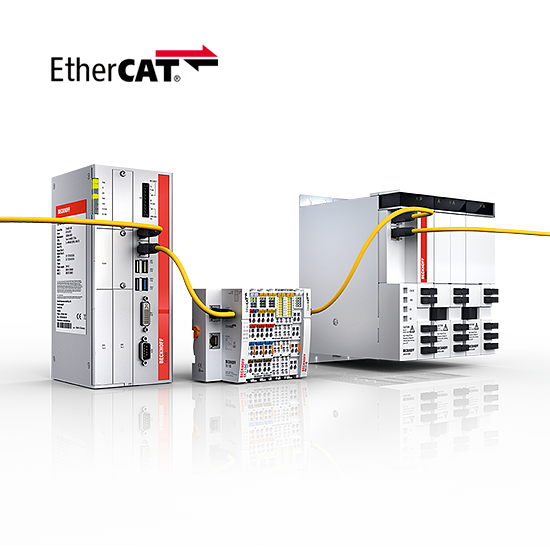

Рассмотрим подробнее один из наиболее быстродействующих способов передачи данных в системах автоматики — сеть EtherCAT.

EtherCAT — это открытый международный стандарт: EtherCAT является официальной спецификацией IEC/PAS 62407, частью стандартов IEC 61800-7, IEC 61784-2 и IEC 61158.

EtherCAT обеспечивает высокую скорость обмена, поскольку отсутствует стандартная схема «запроса мастера — ответа slave-устройства». Вместо этого осуществляется передача одной телеграммы всем устройствам, что минимизирует издержки на заголовки и прочие атрибуты.

Отсутствует буферизация данных процесса на уровне устройств связи с объектом (УСО) и на уровне мастера шин. Это позволяет аппаратно обрабатывать телеграмму каждым устройствам мгновенно, забирая из нее те данные, которые предназначались ему и в процессе отсылки заменяя те биты пакета, в которых оно должно передать информацию следующему подчиненному узлу.

По завершении всех этапов телеграмма возвращается главному контроллеру для осуществления управления, взаимодействуя с подчиненными узлами.

Отправка телеграммы EtherCAT строго синхронно с каждым циклом управляющей задачи ПЛК позволяет обеспечить минимальное время реакции на случайное событие.

Общее время цикла EtherCAT составляет 50–250 мкс, что в 20-300 раз быстрее скорости передачи данных в традиционных промышленных шинах.

Протокол EtherCAT использует стандартные Ethernet-фреймы, что позволяет сохранять совместимость со всем стандартным оборудованием Ethernet.

Тем не менее, говоря о совместимости, следует подразумевать совместимость на аппаратном уровне, т.е. в пределах первого и второго уровня Ethernet.

С точки зрения сети Ethernet, вся шина EtherCAT целиком является одним участником. Только мастер шины EtherCAT может быть инициатором пакета. Все остальные slave-устройства просто пропускают этот пакт через себя и изменяют лишь область данных EtherCAT и CRC-код в конце пакета. Все стандартные заголовки Ethernet (MAC-адрес источника, MAC-адрес приемника, тип пакета) остаются неизменными. У всей сети устройств EtherCAT есть только один MAC-адрес — это MAC-адрес мастера.

Сеть EtherCAT может иметь любую топологию: «кольцо», «дерево», «звезда», «гирлянда», а также смешанную.

Но, по сути, чаще всего встречается «кольцо». Это обусловлено использованием двух разъемов Ethernet и полнодуплексного режима. При этом мастер посылает одновременно две телеграммы EtherCAT от двух Ethernet адаптеров, телеграммы проходят навстречу друг другу по разным витым парам в полнодуплексном режиме. При разрыве связи в одном месте вся сеть EtherCAT остается полностью работоспособной.

Шина EtherCAT позволяет делать технологию Ethernet технически осуществимой и экономически выгодной практически до уровня устройств ввода-вывода. Полная совместимость с Ethernet.

К основным преимуществам этой сети следует отнести:

• максимальное использование высокой пропускной способности канала Ethernet;
• наличие интернет-технологий даже в самых простых устройствах;
• качественные параметры реального времени при небольшой стоимости.

Кроме того, на базе шины EtherCAT можно строить ПАЗ-систему, поскольку в ней есть специальный профиль, сертифицированный по классу надежности SIL4, а реализация устройств EtherCAT ПАЗ класса SIL3.

Таким образом, становится ожидаемым дальнейшее широкое применение EtherCAT во множестве областей в качестве высокоскоростной шины для приводов и распределенных устройств ввода/вывода.
