Системы управления реляционными базами данных (СУРБД) хранят информацию в таблицах, имеющих отношения, или связанных, друг с другом. Запись и извлечение информации с использованием таких таблиц выполняется более эффективно, чем в случае записи данных в одну большую таблицу.

Microsoft SQL Server является реляционной базой данных.

В итоге РСУ имеет следующие характеристики, отличающие ее от сосредоточенной:

• Большее быстродействие благодаря распределению задач между параллельно работающими процессорами
• Повышенную надежность (отказ одного из контролеров не влияет на работоспособность других)
• Большую устойчивость к сбоям
• Более простое наращивание или реконфигурирование системы
• Упрощенную процедуру модернизации
• Большую простоту проектирования, настройки, диагностики и обслуживания благодаря соответствию архитектуры системы архитектуре объекта управления, а также относительной простоте каждого из модулей системы
• Улучшенную помехоустойчивость и точность благодаря уменьшению длины линий передачи аналоговых сигналов от датчиков к устройствам ввода
• Меньший объем кабельной продукции, пониженные требования к кабелю и более низкая его стоимость
• Меньшие расходы на монтаж и обслуживание кабельного хозяйства

Функциональное отличие РСУ от систем ПЛК+СКАДА — заключается в следующем:

• База данных распределена между контроллерами, но выглядит единой с точки зрения инженера. Именно это свойство и заложено в название «РСУ»
• Операторский интерфейс тесно интегрирован в систему. Это не ПО SCADA, которое нужно «привязывать» к аппаратным средствам (железу). Здесь все работает сразу после включения питания и без какой-либо настройки
• Интенсивная и обширная обработка тревог (алармов) и событий реализуется также без каких-либо усилий со стороны разработчика
• Возможность вести разработку конфигурации и вносить изменения он-лайн, (то есть, не останавливая процесса управления)
• Возможность менять отказавшее оборудование и расширять систему (добавлять новые узлы и платы) без отключения питания
• Глубокая диагностика от уровня операторского интерфейса до отдельного канала ввода/вывода без какой-либо настройки
• Возможность резервирования любого компонента системы (контроллер, модуль ввода/вывода, операторские станции) на аппаратном уровне и без какой-либо настройки программного обеспечения

Все это, разумеется, делает начальную цену РСУ более высокой по сравнению с ПЛК+СКАДА, но на порядок снижает время разработки и внедрения.

В связи с резким удешевлением микропроцессорной техники с одновременным повышением их надежности и характеристик, уменьшением их размеров и увеличением их функциональных возможностей появилось большое количество малогабаритных контроллеров и компьютеров, обладающих невысокой стоимостью.

Наличие развитых сетевых средств позволяет связывать эти контроллеры в единую сеть, причем различные узлы (контроллеры, интеллектуальные модули ввода-вывода, компьютеры) этой сети могут быть разнесены друг от друга на достаточно большие расстояния.

Такая распределенная архитектура системы управления обладает следующими достоинствами:

• Высокая надежность работы системы. Четкое распределение обязанностей в распределенной системе делает ее работоспособной даже при выходе из строя или зависания любого узла
• Малое количество проводных соединении. Контроллеры имеют возможность работать в тяжелых промышленных условиях, поэтому они как правило, устанавливаются в непосредственной близости от объекта управления
• Легкая расширяемость системы. При появлении дополнительных точек контроля и управления достаточно добавить в системы новый узел (контроллер, интеллектуальный модуль ввода-вывода)
• Малые сроки проведения модернизации
• Использование компьютеров и контроллеров меньшей мощности
• Легкость тестирования и отладки. Поскольку все элементы системы активны, легко обеспечить самодиагностику и поиск неисправности

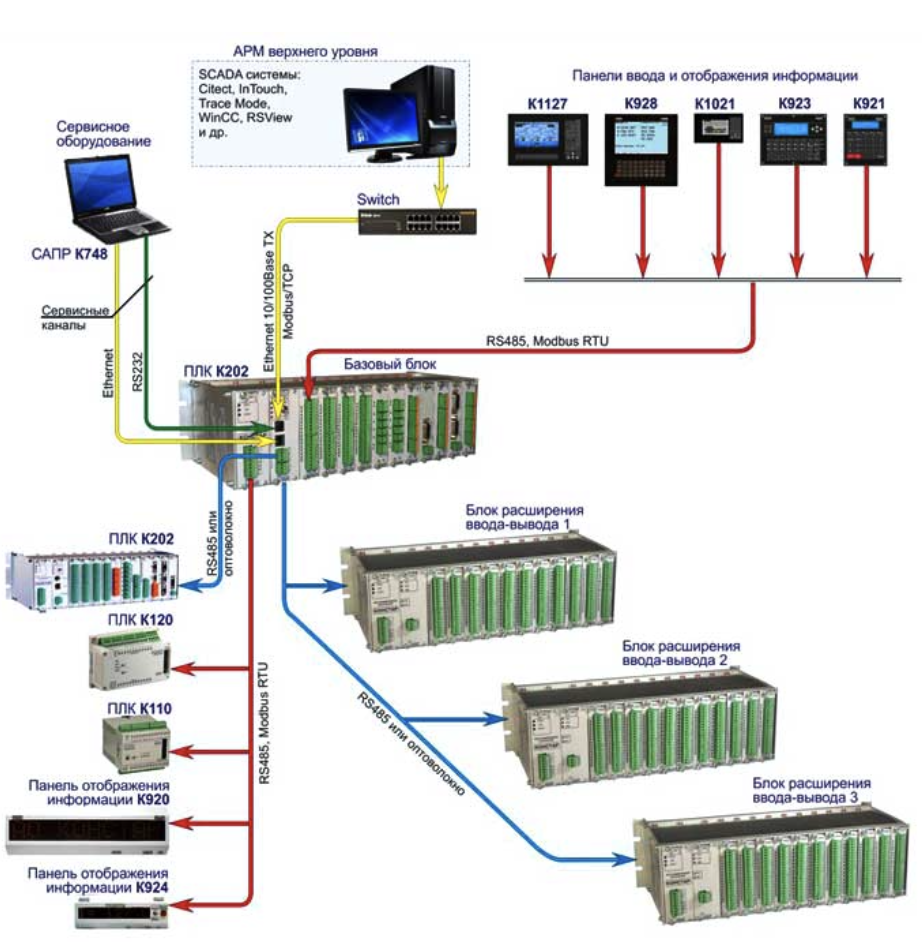

С ростом блоков ввода-вывода и соответственно — количество датчиков в системе, показанной на Рис. 1, увеличивается число и суммарная длина проводов, соединяющих датчики с устройством ввода.

Это приводит не только к росту стоимости кабельного оборудования, но и к проблемам, связанным с электромагнитными наводками, особенно если датчики распределены по большой площади.

В распределенной системе модули ввода-вывода изготавливаются с небольшим количеством входов (обычно от 1 до 16), а сами модули располагаются вблизи места установки датчиков. Увеличение количества датчиков (входов) достигается путем наращивания числа модулей и объединения их с помощью общей шины. Это сокращает общую длину проводов в системе, а также уменьшает длину проводов с аналоговыми сигналами.
